MCK - centralni upravljački sat

MCK je mikroprocesorski upravljan centralni upravljački sat (Master clock) posljednje generacije, proizveden u CMOS tehnologiji. Već je u osnovnoj varijanti opremljen softverom s najčešće potrebnim funkcijama, a na zahtjev ga je moguće prilagoditi i posebnim zahtjevima naručitelja.

Najčešće se koristi za vremensku sinhronizaciju umreženih satova na željezničkim postajama, aerodromima, u školama, bolnicama i industriji. Posebna je pažnja prilikom dizajniranja posvećena fleksibilnosti i svrsishodnosti pa je MCK gotovo univerzalno primjenjiv na svim lokacijama koje zahtijevaju pouzdanu vremensku sinkronizaciju. Upravljanje starijom generacijom klijentskih satova moguće je jednopolarnim ili bipolarnim impulsima, a putem RS232 ili RS485 komunikacije moguće je upravljanje novijim generacijama satova i složenijim uređajima (npr. računalima).

Osim za sinkronizaciju umreženih satova, MCK služi i za relejno upravljanje rasvjetom i signalizacijom, a za tu svrhu ima i mogućnost programiranja preciznog tjednog rasporeda. Ugrađeni kalendar omogućuje mu automatsku korekciju ljetnog i zimskog računanja vremena. U slučaju prekida napajanja, MCK koristi baterije putem kojih može napajati i umrežene klijentske satove. Za vanjsku sinkronizaciju ugrađen je DCF77 prijemnik.

  • Metalno kućište
  • CMOS mikroprocesorska kontrolna jedinica
  • software i korisničke postavke u EEPROM-u
  • kalendar za neograničeno vremensko programiranje
  • višejezični konfigurabilni izbornik
  • tipkovnica za podešavanje postavki
  • LCD ekran s po 16 alfanumeričkih znakova u 2 reda
  • autodijagnostika sa zvučnim i vizualnim alarmom, uz mogućnost dojave greške na udaljenoj
  • programabilna pulsna linija sa zaštitom od
  • asinkroni serijski port RS232/485
  • programibilne linije za upravljanje signalizacijom
  • sinkronizacija putem DCF 77 prijemnika, RS232/RS485 sučelja ili pulsne linije
  • automatsko prebacivanje između pulsnih linija u slučaju kvara
  • nadzorni modul za automatsko prebacivanje upravljanja između glavnog i rezervnog sata
  • nadoknada izgubljenih impulsa u slučaju nestanka električne energije ili kratkog spoja na pulsnim linijama
  • interna baterija za napajanje u slučaju nestanka napajanja

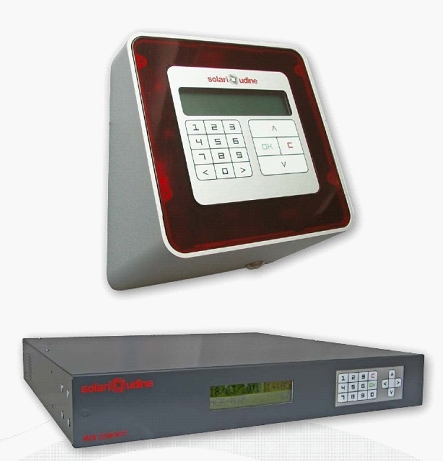

Model je dostupan u dvije verzije:

  • za montažu na zid
  • za montažu u rack

TEHNIČKI PODACI

  • Preciznost 0,1 sek/dan pri 25oC
  • mogućnost kontrole 1 do 4 pulsne linije
  • Pulse cycle/period/pulse 7,5-30-60s/0.5-2.0/24V, 1.5A
  • centralna baterija 24V/2Ah
  • izbornik na tri jezika
  • zidna montaža dimenzija 296x274x135 mm
  • težina 8 kg -rad na temperaturi 00-500

OPCIJE

  • DFC 77,5 Khz modul
  • serijska linija RS232-485
  • 3 izlazna releja 10A
  • 6 izlaznih releja 10A
